塑料造粒機_塑料造粒機_佳德智能裝備科技有限公司 塑料造粒機配置單：JDL-65D雙螺桿水拉條機組
一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：雙螺桿計量式喂料——-JDL-65D雙螺桿擠出機---—鉸鏈開口換網——拉條機頭----4米不銹鋼水槽-----吹干機----龍門切粒機-----振動篩----成品料倉------25公斤自動稱重系統------主機采用：PLC控制 Ⅲ、作業物料：色母粒 產 量：200-300公斤/小時（作業條件不同，產量稍有不同）
二、機組配置（一）雙螺桿喂料系統 1)雙螺桿喂料機； 電機功率：1.5kw；“杰特或羅賓康”變頻調速器；2）料斗里面加V型攪拌，電機功率:0.37KW,轉速：1-2轉/分鐘

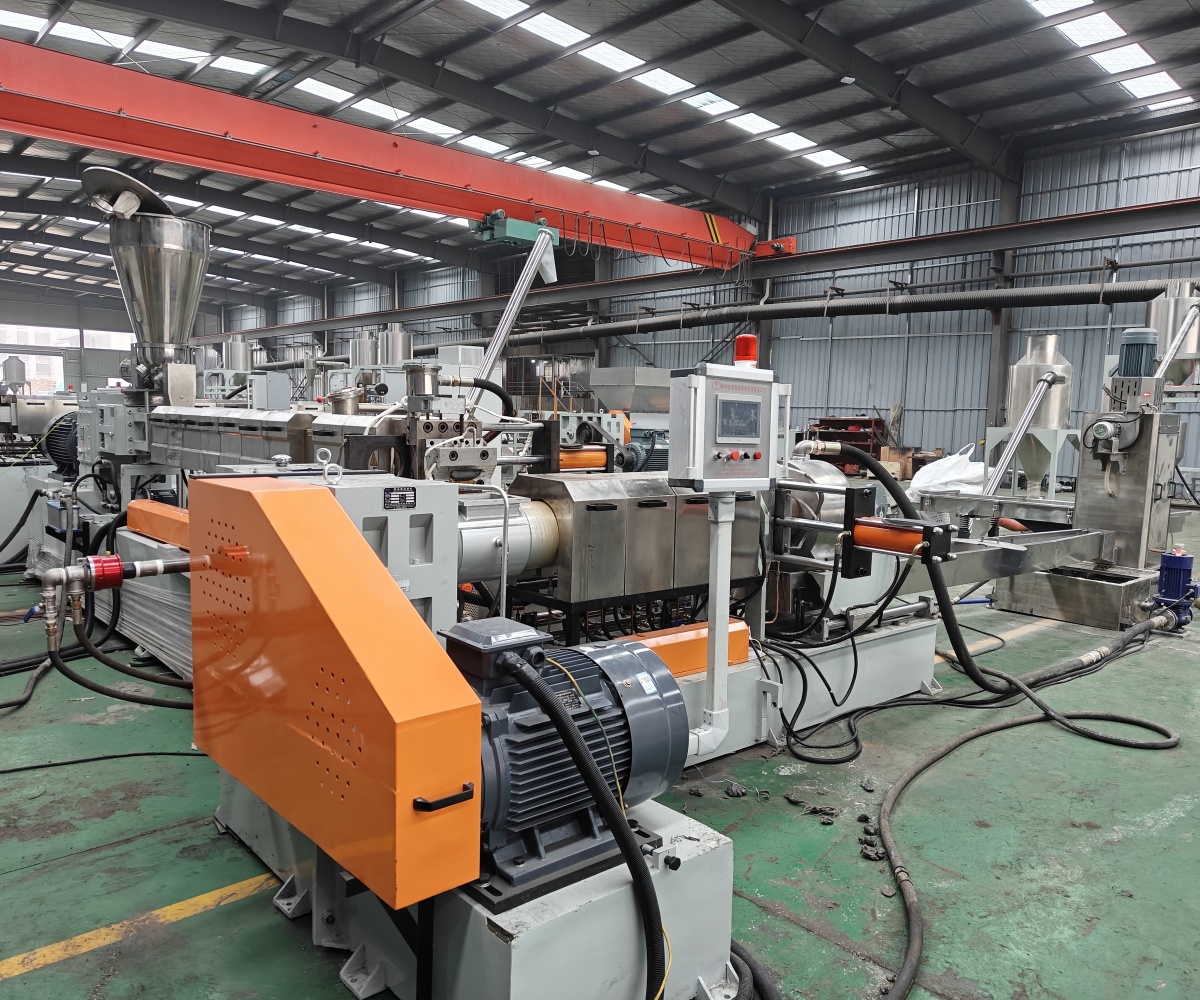

（二）JDL-65D雙螺桿擠出機
1、D型高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購） 2 .齒輪箱冷卻系統1)減速箱冷卻系統；油泵功率：0.75kw；采用板式冷卻器，3平方
3、主機1）交流電機；功率：90kw；“杰特”電機“杰特或羅賓康”變頻調速器
4、螺桿:特殊螺桿1）直徑：φ62.4mm；長徑比44:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；
5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金整體襯套；共十一節，L=240mm/節，第一節筒體為進料筒體,第六為自然排氣；第十節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻；2）加熱區段：進料區不加熱，其他采用優質鑄鋁或紅外線加熱器。第二三區加熱器功率加大
6、水冷卻系統1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式冷卻器2個,每個3平方3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）
7.水循環真空泵：1)水循環真空泵2.2KW,真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，
8、鉸鏈快開換網：1）鉸鏈快開換網器,流量截面為圓形；
9、機頭裝置：1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力

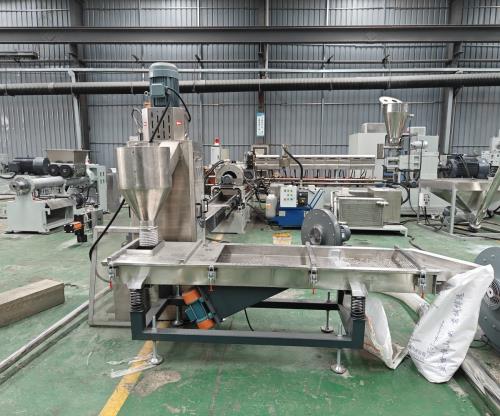

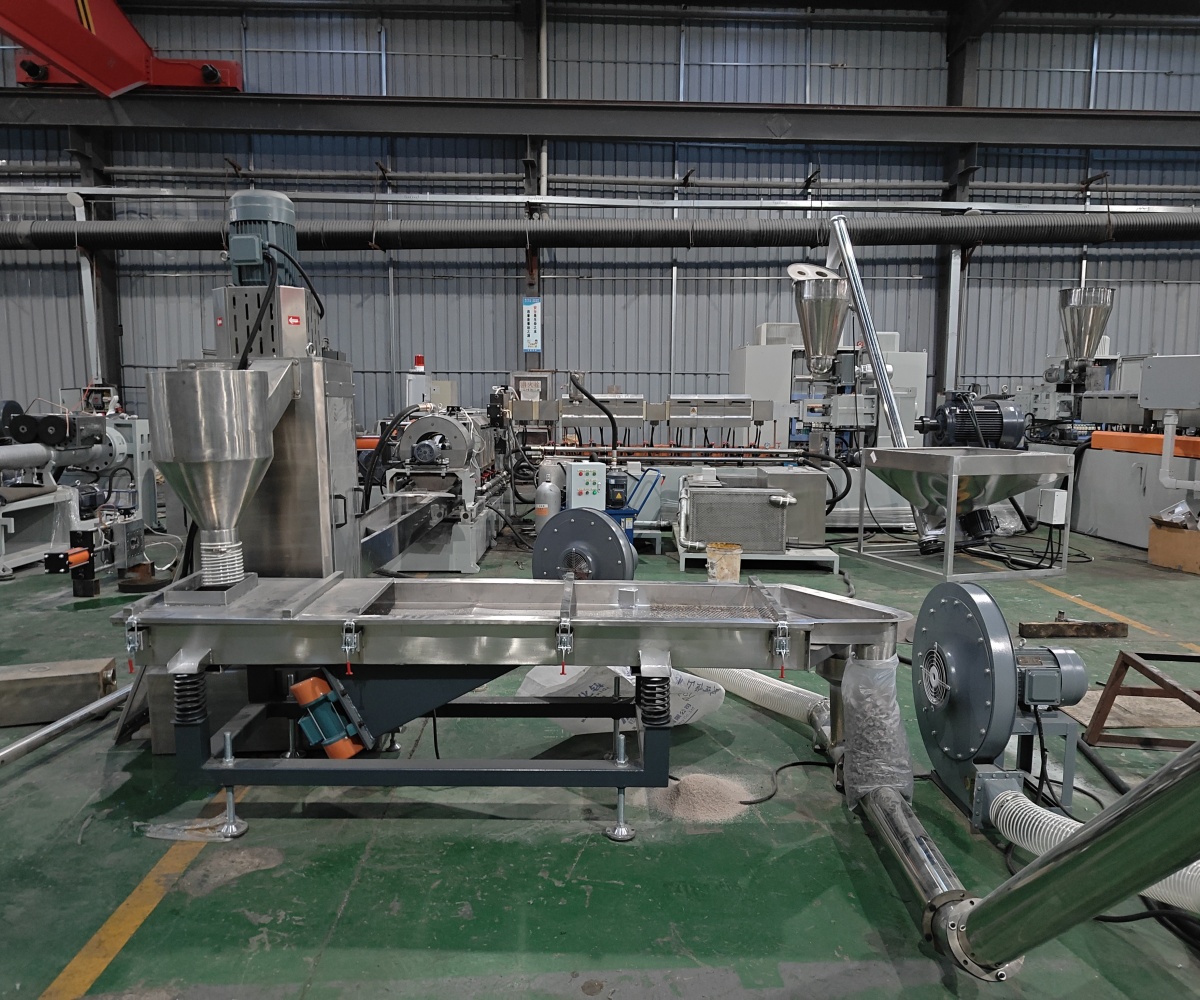

（三）水拉條輔機 1）水槽：一臺，L=4米，加寬加深，槽體為不銹鋼材質；水槽與吸干機過度體一件；不銹鋼材質， 2）吹干機：一臺，功率3kw；與物料接觸件均為不銹鋼材質。4）龍門切粒機：壹臺，功率4kw，變頻調速；切粒機動刀刀口采用鎢鋼材質5）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最小；6）風吹成品料倉：一套，1m料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機；
（四）25KG自動稱量灌裝系統1）中間料倉一件，優質不銹鋼材質；緩沖倉：一件，優質不銹鋼材質。2）自動稱料系統：1套，包括電子計量器、蝶閥兩 3) 自動夾袋和稱好后自動放開夾臂，帶自動過載和欠載報警，
